JYG-B金屬探測儀是磁性物料帶式輸送系統中檢測金屬而研制的機型。(如黑色、有色金屬礦山、煉鐵廠等)??梢种莆锪掀肺挥?0%以下的磁性礦石所產生的“無聊效應”。當無聊中的有害金屬通過傳感器時,金屬探測儀報警,并給出控制信號,通過電子技術對其進行處理并驅動執行機構(電磁鐵、電機開關)動作,從而排除有害金屬,亦可人工撿除。傳感器為管道式,一端可拆卸結構,不用割斷膠帶,安裝方便。該機型也適用于非磁性物料輸送系統中檢測金屬。
技術指標:
環境溫度:-20℃-40℃
電源電壓:~220v+10% 50Hz
整機功耗:≤30W
皮帶速度:0.8-3.5m/s
靈敏度:和物料粒度、品位有關。當物料粒度≤300mm。物料品位≤50%,可檢測出100*60*8mm鐵塊。
控制輸出:繼電器接點輸出,一對常開,一對常閉。
接點容量:5A 220VAC/28vdc

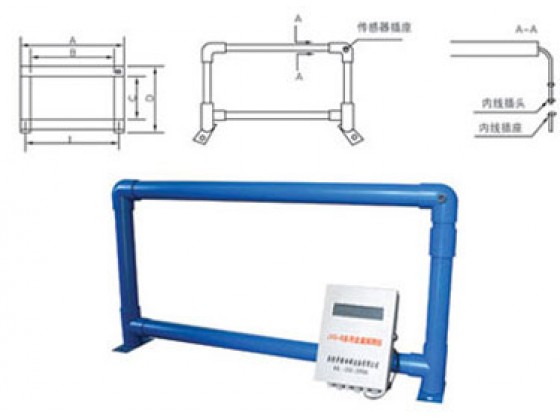

注:傳感器地腳尺寸符合TD-75型膠帶輸送機標準
型號 |
膠帶 寬度 mm |
適應 帶寬 m/s |
A | B | 傳感器外形尺寸mm | ||||
C | D | L | |||||||
標準型 | 加高型 | 標準型 | 加高型 | ||||||
JYB-B-5 | 500 | 0.8-3.5 | 850 | 690 | 350 | 510 | 740 | ||
JYB-B-6 | 650 | 1000 | 840 | 890 | |||||
JYB-B-8 | 800 | 1200 | 1040 | 1090 | |||||
JYB-B-10 | 1000 | 1400 | 1240 | 420 | 520 | 580 | 680 | 1290 | |
JYB-B-12 | 1200 | 1600 | 1440 | 470 | 570 | 630 | 730 | 1490 | |
JYB-B-14 | 1400 | 1840 | 1680 | 520 | 620 | 680 | 780 | 1730 | |
JYB-B-16 | 1600 | 2040 | 1880 | 570 | 670 | 730 | 830 | 1930 | |
JYB-B-18 | 1800 | 2300 | 2140 | 630 | 730 | 790 | 890 | 2190 | |
JYB-B-20 | 2000 | 2500 | 2340 | 680 | 780 | 840 | 940 | 2390 |
